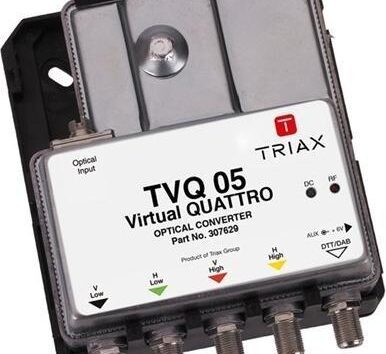

ما هو جهاز TRIAX TVQ-05 QUATRO Satellite Optical Receiver؟
يُعد جهاز TRIAX TVQ-05 QUATRO Satellite Optical Receiver أحد الأجهزة المتقدمة المستخدمة في أنظمة توزيع القنوات الفضائية عبر الألياف الضوئية (Fiber Optic Satellite Distribution)، حيث يقوم بتحويل الإشارة الضوئية القادمة من شبكة الألياف إلى إشارة RF تقليدية يمكن توزيعها عبر أنظمة Multiswitch أو شبكات SMATV داخل المباني.
يُستخدم هذا الجهاز عادة في المشاريع الكبيرة مثل:
- الفنادق
- المجمعات السكنية
- المستشفيات
- الأبراج التجارية
- شبكات الدش المركزي الحديثة
ويعتبر من الحلول المتقدمة لتوزيع القنوات الفضائية لمسافات طويلة مع أقل فقد في الإشارة.
كيف يعمل جهاز TRIAX TVQ-05؟
يعتمد الجهاز على تقنية تحويل الإشارة من الألياف الضوئية إلى إشارة كوكسيل RF، حيث يقوم بتحويل الإشارة الضوئية القادمة من شبكة PON إلى أربعة مخارج أقمار صناعية بنفس طريقة Quattro LNB التقليدي.
آلية العمل
تمر الإشارة بالمراحل التالية:
- استقبال الإشارة الضوئية القادمة من نظام Optical LNB أو Optical Headend
- تحويل الإشارة الضوئية إلى إشارة RF
- تقسيم الإشارة إلى أربع نطاقات رئيسية
- إرسال الإشارة إلى جهاز Multiswitch
وتكون المخارج كالتالي:
- VL (Vertical Low)
- HL (Horizontal Low)
- VH (Vertical High)
- HH (Horizontal High)
وهذه المخارج مماثلة لما ينتجه Quattro LNB التقليدي.
أهم استخدامات TRIAX TVQ-05
يستخدم الجهاز في العديد من أنظمة توزيع الإشارة الحديثة مثل:

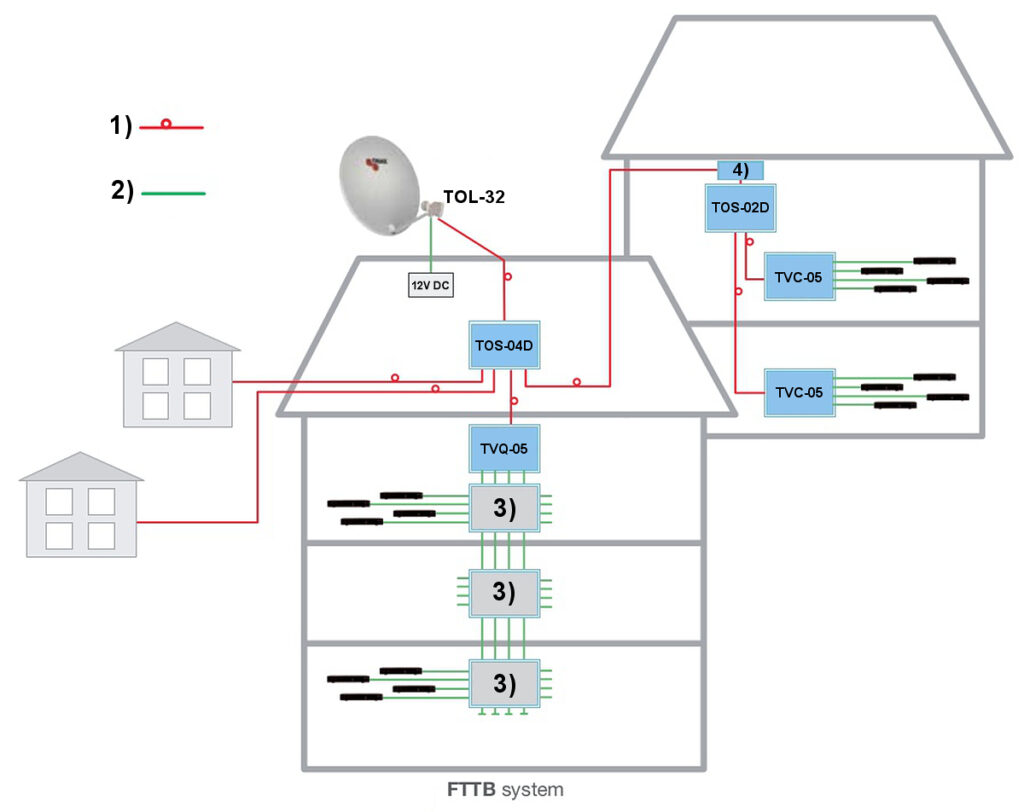

1 توزيع الدش عبر الألياف الضوئية
يساعد الجهاز على نقل الإشارة الفضائية لمسافات طويلة باستخدام كابل Fiber Optic بدلاً من الكابل التقليدي.
2 أنظمة SMATV المتقدمة
يستخدم في شبكات SMATV Fiber Systems لتوزيع القنوات داخل المباني الكبيرة.
3 الفنادق والمستشفيات
في المشاريع الكبيرة التي تحتوي على مئات الغرف، توفر الألياف الضوئية حلاً فعالاً لنقل الإشارة دون فقد كبير.
المواصفات التقنية لجهاز TRIAX TVQ-05
يتميز الجهاز بعدد من المواصفات التقنية المهمة.
التردد
- نطاق التردد:
950 – 2150 MHz
مخارج الإشارة
- 4 مخارج Satellite (Quattro)
- مخرج Terrestrial للإشارة الأرضية
مدخل الإشارة
- مدخل Optical Fiber
- نوع الموصل: FC/PC
مستوى الإشارة الضوئية
- من 0 إلى -15 dBm تقريباً
مخارج الجهاز
- 4 مخارج SAT
- 1 مخرج أرضي (DVB-T / FM / DAB)
مميزات TRIAX TVQ-05
يتميز الجهاز بعدة مزايا تجعله مناسباً للمشاريع الكبيرة.
نقل الإشارة لمسافات طويلة
الألياف الضوئية تسمح بنقل الإشارة لمسافات تصل إلى عدة كيلومترات بدون فقد كبير.
جودة إشارة عالية
الجهاز يحتوي على نظام AGC يحافظ على مستوى الإشارة ثابتاً.
تقليل الكابلات
بدلاً من استخدام عدة كابلات كوكسيل من الطبق يمكن استخدام كابل ألياف ضوئية واحد فقط.
دعم أنظمة Multiswitch
يعمل الجهاز مباشرة مع أنظمة توزيع القنوات مثل:
- multiswitch
- headend systems
- smatv networks
الفرق بين TRIAX TVQ-05 و TVC-05
| الخاصية | TVQ-05 | TVC-05 |
|---|---|---|
| نوع الإشارة | Quattro | Quad |
| الاستخدام | Multiswitch | Receiver مباشر |
| عدد المخارج | 4 مخارج SAT | 4 مخارج Universal |
| المشاريع المناسبة | شبكات الدش المركزي | الاستخدام المنزلي |
متى تحتاج إلى TRIAX TVQ-05؟
يُفضل استخدام هذا الجهاز في الحالات التالية:
- المباني الكبيرة
- مشاريع الفنادق
- شبكات SMATV الحديثة
- أنظمة توزيع القنوات عبر Fiber
وذلك لأن الألياف الضوئية توفر ثباتاً أعلى في الإشارة مقارنة بالكابل التقليدي.
خلاصة
يعتبر TRIAX TVQ-05 QUATRO Satellite Optical Receiver أحد أهم الأجهزة المستخدمة في أنظمة الدش المركزي بالألياف الضوئية، حيث يقوم بتحويل الإشارة الضوئية إلى إشارات RF تقليدية يمكن توزيعها عبر أجهزة Multiswitch داخل المباني.
ويتميز الجهاز بقدرته على توفير جودة إشارة عالية ونقل القنوات لمسافات طويلة، مما يجعله حلاً مثالياً لمشاريع الفنادق والمجمعات السكنية الكبيرة.
FAQ (مهم للسيو)
ما هو TRIAX TVQ-05؟
هو جهاز يقوم بتحويل الإشارة الفضائية القادمة عبر الألياف الضوئية إلى إشارات RF يمكن توزيعها عبر نظام Multiswitch.
هل يمكن استخدام TRIAX TVQ-05 مع multiswitch؟
نعم، الجهاز مصمم خصيصاً ليعمل مع أنظمة Multiswitch في شبكات SMATV.
ما الفرق بين Quattro و Quad؟
- Quattro LNB يستخدم مع multiswitch
- Quad LNB يستخدم مباشرة مع أجهزة الاستقبال
