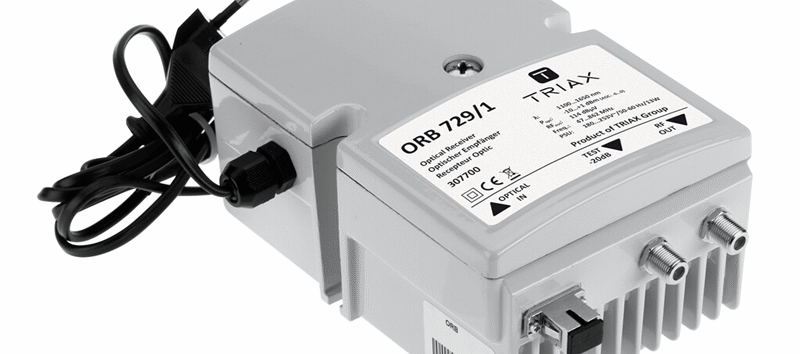

ما هو جهاز TRIAX ORB 7291 Optical Receiver؟
يُعد TRIAX ORB 7291 Optical Receiver أحد الأجهزة المتقدمة المستخدمة في أنظمة توزيع الإشارة التلفزيونية عبر الألياف الضوئية (Fiber Optic TV Distribution)، حيث يقوم بتحويل الإشارة الضوئية القادمة من شبكة الألياف إلى إشارة RF يمكن توزيعها عبر الكابل التقليدي داخل المباني.
يُستخدم الجهاز في شبكات FTTB وSMATV لنقل الإشارة لمسافات طويلة مع الحفاظ على جودة الإشارة.
وتعتمد العديد من المشاريع الكبيرة على هذا النوع من الأجهزة مثل:
- الفنادق
- المستشفيات
- المجمعات السكنية
- الأبراج التجارية
- شبكات الكابل التلفزيوني
كيف يعمل جهاز ORB 7291؟
يعتمد الجهاز على تقنية تحويل الإشارة من Optical Signal إلى RF Signal، وهي تقنية مستخدمة في أنظمة توزيع التلفزيون عبر الألياف.
مراحل عمل الجهاز
1️⃣ استقبال الإشارة الضوئية من جهاز Optical Transmitter أو Headend
2️⃣ تحويل الإشارة الضوئية إلى إشارة RF
3️⃣ تضخيم الإشارة باستخدام نظام AGC
4️⃣ إرسال الإشارة إلى شبكة الكابل داخل المبنى
هذه التقنية تسمح بنقل الإشارة لمسافات طويلة دون فقد كبير في الجودة.
المواصفات التقنية لجهاز TRIAX ORB 7291
يتميز الجهاز بعدة مواصفات تقنية تجعله مناسباً لأنظمة توزيع القنوات الاحترافية.
نطاق التردد
47 – 862 MHz
طول الموجة الضوئية
1100 – 1650 nm
مستوى الإشارة الضوئية
- من -10 dBm إلى +1 dBm
- الحد الأقصى +3 dBm
مستوى الخرج
حتى 114 dBµV لـ 42 قناة CENELEC
استهلاك الطاقة
حوالي 13.5 واط
المزايا التقنية
- نظام AGC للتحكم التلقائي في الإشارة
- إمكانية المراقبة عبر Ethernet / SNMP
- واجهة إدارة عبر Web Interface
- تصميم Modular قابل للتوسعة
أهم استخدامات ORB 7291
يستخدم الجهاز في العديد من أنظمة توزيع التلفزيون الحديثة.
1 أنظمة الدش المركزي بالألياف الضوئية
في المشاريع الكبيرة يتم نقل الإشارة من الطبق إلى المبنى عبر Fiber Optic ثم يتم تحويلها إلى RF باستخدام هذا الجهاز.
2 شبكات FTTB
في أنظمة Fiber To The Building يتم استخدام ORB 7291 لتوزيع القنوات داخل المبنى بعد وصول الإشارة عبر الألياف.
3 شبكات CATV
يمكن استخدام الجهاز أيضاً في شبكات الكابل التلفزيوني لتوزيع القنوات عبر الألياف ثم تحويلها إلى RF.
مميزات TRIAX ORB 7291
نقل الإشارة لمسافات طويلة
الألياف الضوئية تسمح بنقل الإشارة لمسافات كبيرة بدون فقد ملحوظ.
جودة إشارة ثابتة
الجهاز يحتوي على نظام Automatic Gain Control للحفاظ على مستوى الإشارة ثابتاً.
تحكم ومراقبة عن بعد
يمكن مراقبة الجهاز وضبط الإعدادات عبر الشبكة باستخدام SNMP أو واجهة ويب.
مناسب للمشاريع الكبيرة
يستخدم الجهاز في أنظمة تحتوي على مئات أو آلاف المستخدمين.
الفرق بين ORB 7291 و Optical Satellite Receiver
| الخاصية | ORB 7291 | Optical Satellite Receiver |
|---|---|---|
| نوع الإشارة | CATV / RF | Satellite IF |
| الاستخدام | شبكات الكابل | شبكات الدش المركزي |
| التردد | حتى 862 MHz | حتى 2150 MHz |
| المشاريع | FTTB / CATV | SMATV |
متى تحتاج إلى TRIAX ORB 7291؟
يُنصح باستخدام هذا الجهاز عندما يكون المشروع:
- كبير المساحة
- يعتمد على الألياف الضوئية
- يحتاج نقل الإشارة لمسافات طويلة
- يحتوي على عدد كبير من المستخدمين
خلاصة
يعتبر TRIAX ORB 7291 Optical Receiver أحد أهم الأجهزة المستخدمة في أنظمة توزيع التلفزيون عبر الألياف الضوئية، حيث يقوم بتحويل الإشارة الضوئية إلى إشارة RF يمكن توزيعها داخل المباني بكفاءة عالية.
ويتميز الجهاز بقدرته على توفير جودة إشارة ثابتة، نقل الإشارة لمسافات طويلة، وإمكانية الإدارة عن بعد، مما يجعله حلاً مثالياً للمشاريع الكبيرة مثل الفنادق والمجمعات السكنية.
ما هو TRIAX ORB 7291؟
هو جهاز Optical Receiver يقوم بتحويل الإشارة الضوئية القادمة عبر الألياف إلى إشارة RF لتوزيع القنوات التلفزيونية.
أين يستخدم ORB 7291؟
يستخدم في شبكات:
- FTTB
- CATV
- SMATV fiber systems
ما مدى التردد الذي يدعمه الجهاز؟
يدعم الجهاز نطاق تردد يصل إلى 862 MHz لتوزيع القنوات التلفزيونية عبر الشبكات.
