شبكات توزيع الأقمار الصناعية المركزية (SMATV) أصبحت الحل الأمثل لتوفير إشارة فضائية مستقرة للمباني السكنية، الفنادق، المستشفيات، والكمبوندات.
في هذا الدليل نشرح بالتفصيل طريقة تصميم شبكة توزيع أقمار صناعية باحترافية، بداية من اختيار LNB وحتى توزيع الإشارة داخل الوحدات.

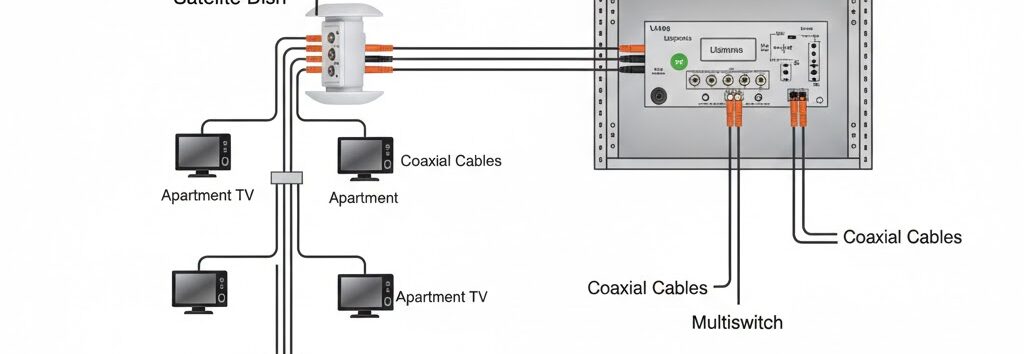

1️⃣ ما هي شبكة توزيع الأقمار الصناعية (SMATV)؟
SMATV = Satellite Master Antenna Television
وهي نظام يعتمد على:
- طبق مركزي
- LNB احترافي
- Multiswitch
- شبكة كابلات Coaxial
- مخارج داخل كل وحدة
هدفها:
توزيع إشارة الأقمار الصناعية لأكثر من مستخدم بجودة ثابتة.
2️⃣ مكونات شبكة توزيع الأقمار الصناعية
🟢 1- الطبق (Dish Antenna)
- يحدد حسب القمر الصناعي
- غالبًا 100–180 سم حسب الموقع
🟢 2- LNB Quattro
- مخصص للأنظمة المركزية
- يخرج 4 إشارات (VL / VH / HL / HH)
- لا يستخدم LNB Quad في الأنظمة الكبيرة
(وهنا تربط داخليًا بصفحة LNB Quattro 👌)
🟢 3- Multiswitch
- يستقبل الأربع مخارج من الـ LNB
- يوزعها على عدد كبير من المخارج
- يوجد 5×8 – 5×16 – 9×24 حسب المشروع
🟢 4- الكابلات (RG6 / RG11)
- يجب حساب الفقد (Signal Loss)
- اختيار نوع نحاس حقيقي
🟢 5- المقابس والمخارج
3️⃣ خطوات تصميم شبكة SMATV خطوة بخطوة
✅ الخطوة 1: تحديد عدد الوحدات
عدد الشقق أو الغرف = عدد المخارج المطلوبة.
مثال:
عمارة 12 شقة
نحتاج Multiswitch 5×16
✅ الخطوة 2: حساب الفقد في الإشارة
كل:
- متر كابل
- وصلة
- Splitter
يسبب فقد dB
لازم تحسب:
إشارة LNB – مجموع الفقد = الإشارة النهائية
المستوى المثالي:
65–80 dBµV عند الرسيفر.
✅ الخطوة 3: اختيار نوع Multiswitch
لو:
قمر واحد → 5xN
قمرين → 9xN
✅ الخطوة 4: تصميم المسارات الرأسية والأفقية
- توزيع رأسي (Riser)
- توزيع أفقي لكل دور
- تجنب الدوائر المغلقة
✅ الخطوة 5: التأريض (مهم جدًا)
- تأريض الطبق
- تأريض الكابلات
- حماية من الصواعق
4️⃣ الفرق بين النظام المركزي والنظام الفردي
| النظام المركزي | النظام الفردي |
|---|---|
| طبق واحد | كل شقة طبق |
| تنظيم أفضل | فوضى في السطح |
| صيانة أسهل | أعطال متعددة |
| تكلفة أقل على المدى الطويل | تكلفة أعلى |
5️⃣ أخطاء شائعة في تصميم شبكات الأقمار الصناعية
- استخدام LNB Quad بدل Quattro
- عدم حساب الفقد
- استخدام كابلات رديئة
- تركيب Multiswitch بدون تهوية
- عدم اختبار الإشارة قبل التسليم
6️⃣ متى تحتاج شركة متخصصة في تصميم SMATV؟
لو المشروع:
- أكثر من 6 وحدات
- فندق
- مستشفى
- كمبوند
يفضل التنفيذ بواسطة شركة متخصصة لضمان:
- استقرار الإشارة
- توزيع متوازن
- دعم فني مستمر
