الوصف

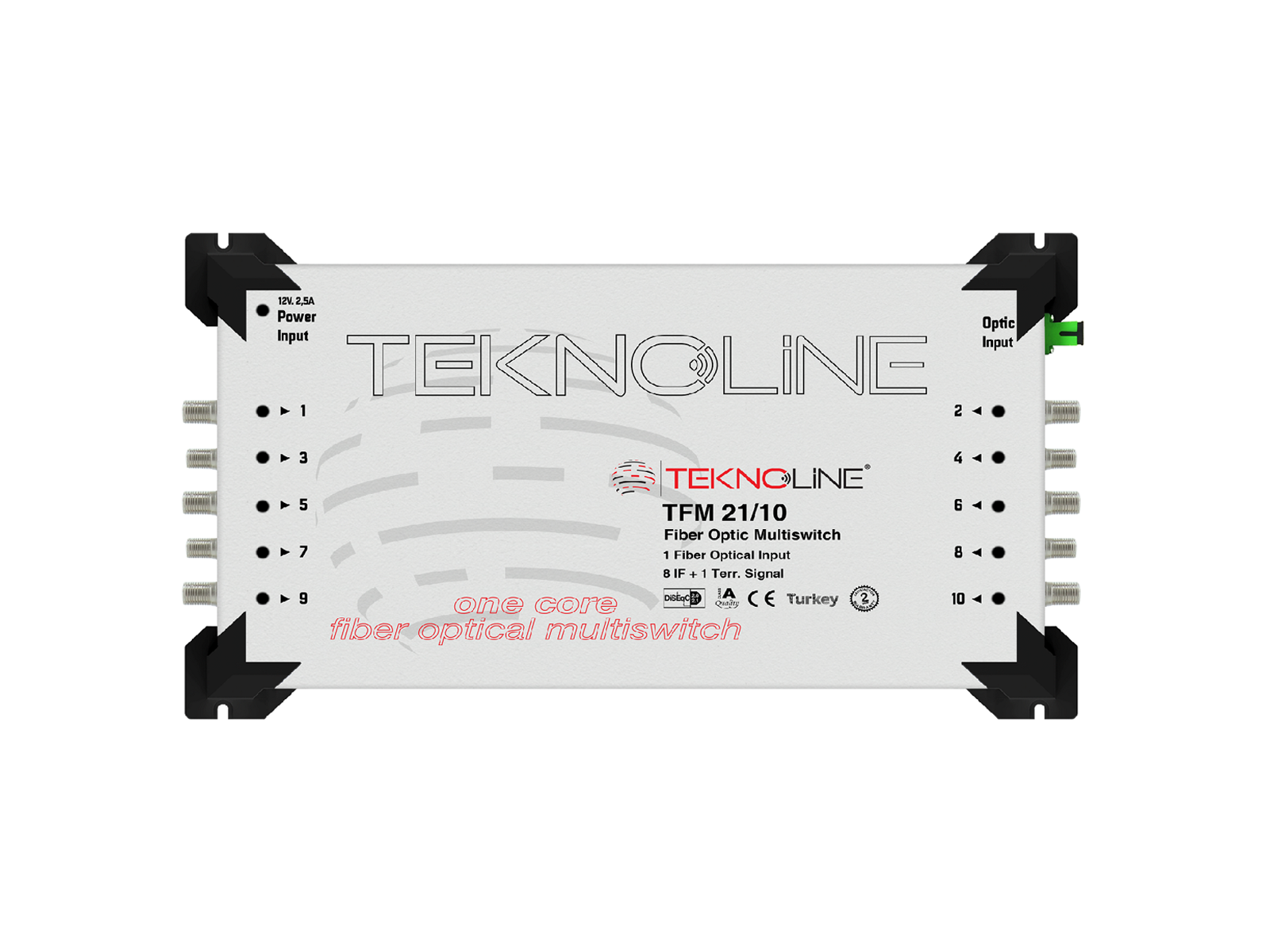

جهاز [TFM 21-10 F] هو عبارة عن “موزع بصري” (Fiber Optic Multiswitch) متطور، مصمم لاستقبال الإشارات عبر الألياف الضوئية وتحويلها إلى مخارج RF تقليدية لتشغيل الرسيفرات العادية. هذا النوع من الأجهزة مثالي للمباني التي تعتمد على شبكات الـ FTTH (الألياف الضوئية للمنازل) لتوزيع القنوات الفضائية.
إليك المواصفات الفنية والوظائف الرئيسية لهذا الجهاز:
الميزات الأساسية:
سعة الاستقبال: يدعم استقبال إشارات قمرين صناعيين (2 SAT) كاملين (بإجمالي 8 مستقطبات IF) بالإضافة إلى إشارة بث أرضي (1 RF/Terr).
المدخلات: يحتوي على مدخل واحد للألياف الضوئية من نوع SC/APC، حيث يتم نقل جميع الإشارات (8 مستقطبات فضائية + البث الأرضي) عبر ليف ضوئي واحد فقط باستخدام تقنية CWDM.
المخارج: يوفر 10 مخارج للمشتركين (F-Connectors) بجهد 75 أوم، مما يسمح بتوصيل 10 رسيفرات أو أجهزة تلفزيون مباشرة بالجهاز.
تعديل الإشارة: يحتوي على ميزة تعديل الكسب (Gain Adjustment) لكل مدخل بشكل مستقل لضمان استقرار الإشارة وقوتها عند كل مشترك.
المواصفات الفنية (Technical Specifications):
| الميزة | التفاصيل |
| نطاق تردد القمر (SAT) | 950 – 2150 MHz |
| نطاق تردد الأرضي (TERR) | 47 – 870 MHz |
| نوع الموصل البصري | SC / APC (Full Band) |
| الطول الموجي البصري | 1270…1570nm (CWDM) |
| أقصى قدرة إدخال بصري | 2 mW |
| عزل (SAT-SAT) | أكثر من 35dB |
| مزود الطاقة | 12V – 5V / 3000mA |
| درجة حرارة التشغيل | -25 إلى +50 درجة مئوية |
